Mit Europäischer Technischer Zulassung
(ETA-09/0015)
Anwendung:

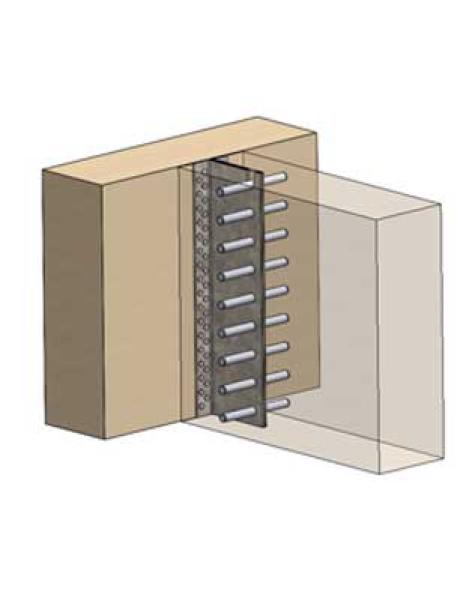

Die Balkenträger werden zur Verbindung zweier Hölzer, die sich im Grundriss kreuzen, eingesetzt. Sie eignen sich besonders bei sichtbaren Verbindungsstößen zwischen Haupt- und Nebenträgern wie z.B. in einer Ebene liegende Deckenbalken und Unterzüge bzw. Pfetten. Durch den Montageschlitz wird ein sicheres und bequemes Einhängen ermöglicht.
Montage:
Die Befestigung der Balkenträger im Hauptträger erfolgt mit Sondernägeln, Durchmesser 4,0 mm der Tragfähigkeitsklasse 3/C. Am Nebenträger erfolgt die Befestigung mit Stabdübeln Ø 12,0 mm bzw. Ø 8,0 mm für den Balkenträger 90. Nachdem der erste Stabdübel im obersten Loch des Nebenträgers eingetrieben ist, kann der Balken in den Montageschlitz des Balkenträgers eingehängt werden.
Stahlqualität:
DX51D + Z 275 gemäß DIN EN 10327:2004
Korrosionsschutz:
275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
